Čeština
English
Deutsch
Polski
SlovenskyOceľ na čepele
V priebehu rokov sme pracovali na hľadaní materiálov, ktoré sú pre našu značku vhodnejšie, a nikdy sme neobetovali kvalitu kvôli cene.
Každý materiál má svoje jedinečné chemické a fyzikálne vlastnosti – porozumenie charakteristikám čepele vám pomôže robiť informované rozhodnutia.

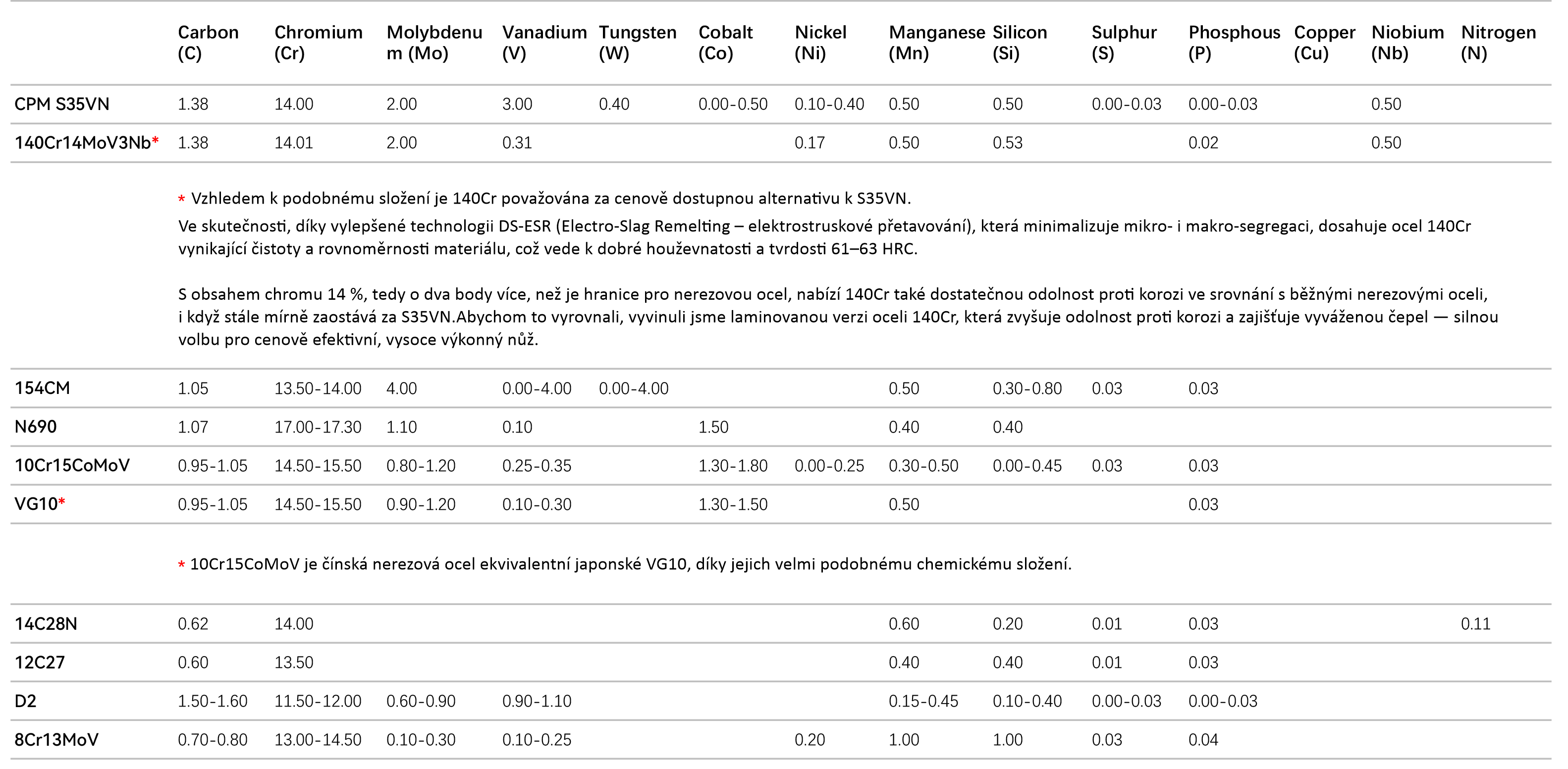

Zloženie ocele

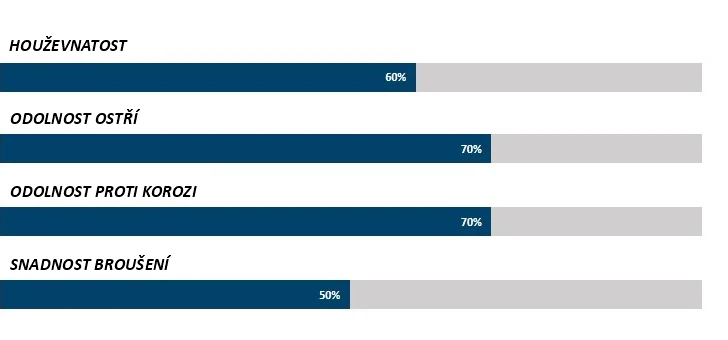

Laminovaná oceľ 140Cr
Táto laminovaná oceľ 140Cr ponúka vlastnosti porovnateľné s oceľou S35VN, vrátane vyváženosti tvrdosti, húževnatosti a výdrže ostria. Jej jadrová vrstva je nerezová oceľ 140Cr14MoV3Nb.
· HRC: 61-63

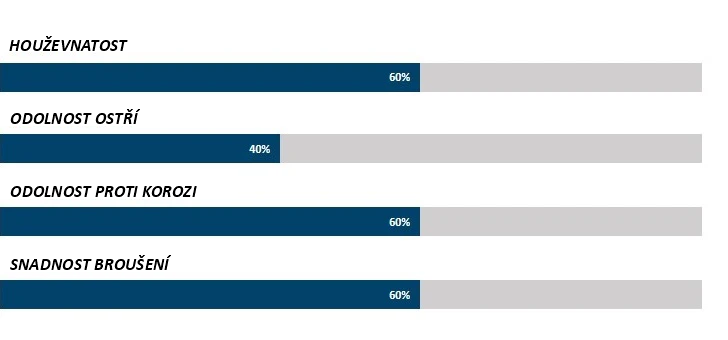

14C28N
Optimalizované chemické zloženie poskytuje špičkovú nožiarsku oceľ s jedinečnou kombináciou vynikajúcej ostrosti, vysokej tvrdosti a dobrej odolnosti voči korózii.
Zároveň si zachováva dobrú stabilitu ostria, pokiaľ ide o mikroštiepenie či ohýbanie a zvinovanie ostria.
· HRC: 57–59

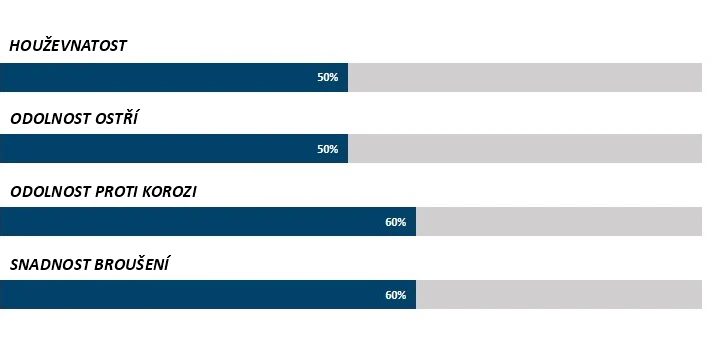

12C27
Táto univerzálna nožiarska oceľ ponúka vynikajúci výkon ostria – umožňuje dosiahnuť extrémnu ostrosť, vysokú tvrdosť, výnimočnú húževnatosť a dobrú odolnosť voči korózii.
Vďaka obsahu 13,5 % chrómu patrí podľa definície medzi nerezové ocele.
· HRC: 56-58

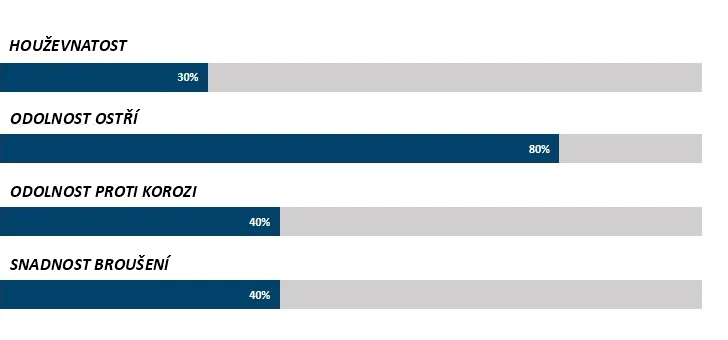

N690
N690 je korózii odolná martenzitická chrómová oceľ s vysokým obsahom uhlíka a prídavkom kobaltu, molybdénu a vanádu.
Oceľ N690 je zároveň schválená aj pre kontakt s potravinami a nápojmi.
· HRC: 58-60

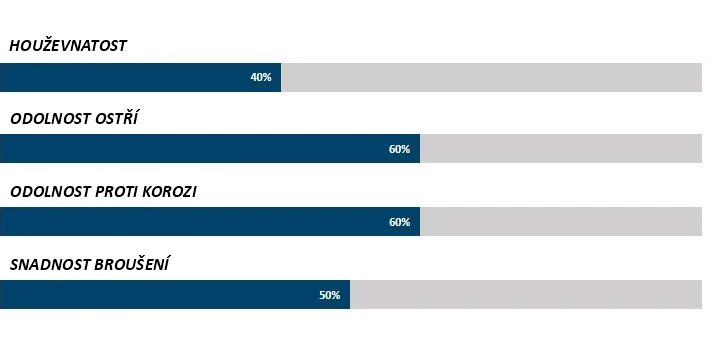

154 CM
154 CM je modifikácia martenzitickej nerezovej ocele 440C, do ktorej bol pridaný molybdén.
Má dobrú odolnosť voči korózii, opotrebovaniu a vysokým teplotám.
Pre nožiarske účely ponúka vynikajúcu výdrž ostria.
· HRC: 58-60

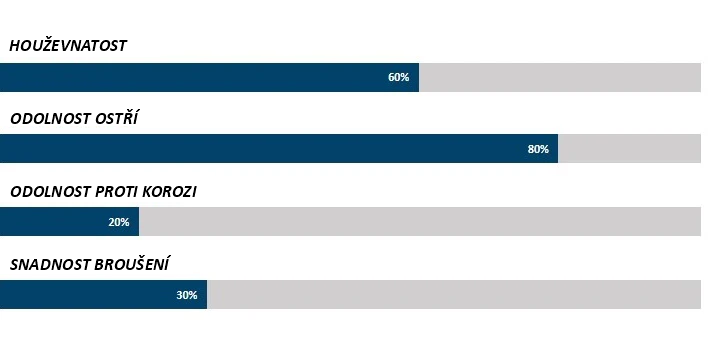

D2
D2 je nástrojová oceľ s vysokým obsahom uhlíka a 12 % chrómu.
Je známa vynikajúcou výdržou ostria, odolnosťou voči opotrebovaniu a dobrou húževnatosťou.
· HRC: 59-61

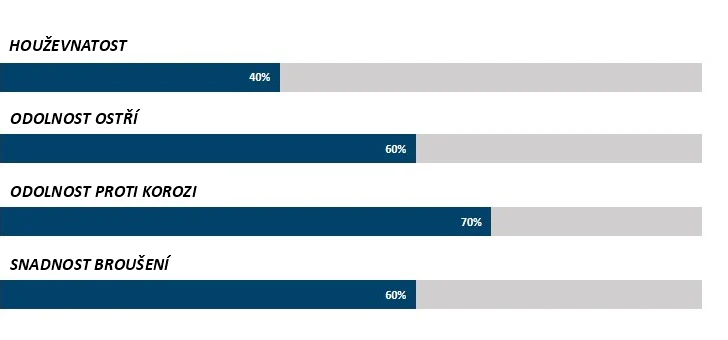

10Cr15CoMoV
Oceľ 10Cr15CoMoV je ekvivalentom japonskej ocele VG10.
Obsahuje vysoké množstvo uhlíka a chrómu, ktoré jej dodávajú vysokú tvrdosť a výbornú odolnosť voči korózii.
· HRC: 58-60

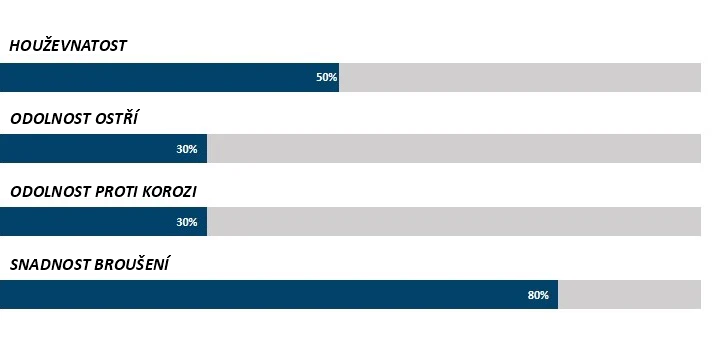

8Cr13MoV
8Cr13MoV je nerezová oceľová zliatina s obsahom 0,7–0,8 % uhlíka, 13–14,5 % chrómu, 0,1–0,3 % molybdénu a 0,1–0,25 % vanádu,
navrhnutá pre vyváženú tvrdosť a výdrž ostria.
Často sa porovnáva s oceľou AUS-8, no obsahuje o niečo viac uhlíka.
· HRC: 57-59
